Укрытия железобетонное
Готовое укрытие для персонала на открытых площадках. Приходит на объект собранным, ставится краном на ровное основание за 4-6 часов, земляные работы и фундамент не нужны. Корпус из бетона B40, стены, перекрытие и пол толщиной 160 мм, армирование А500С, срок службы 50 лет.
Площадь пола 9,6 м², это 16 мест по норме 0,6 м² на человека и до 32 человек при плотном размещении стоя. Завод изготавливает изделия и по индивидуальным размерам, под нужную численность смены.
Где применяют:
- НПЗ, нефтебазы, склады ГСМ, объекты нефтегазовой отрасли
- Энергообъекты, подстанции, котельные
- Промышленные площадки, логистические терминалы, автопарки
- Контрольно-пропускные пункты и посты охраны
- Стройплощадки и вахтовые городки
Цена: 350 100,00 ₽
/шт.
Есть вопрос?
| Наименование | Укрытие железобетонное |
| Габариты (длина, ширина, высота), мм | 5000 х 2380 х 2350 |
| Внутренние размеры, мм | 4680 х 2060 |
| Площадь пола, м² | 9,6 |
| Толщина стен, перекрытия и пола, мм | 160 |
| Класс бетона | B40 |
| Армирование | Арматура класса А500С: перекрытие 12х16, внутренние стены 12х12 |
| Масса, т | 21,312 |
| Вместимость | 16 человек по норме 0,6 м² на человека, до 32 человек стоя |
| Вентиляция | Естественная |
| Внутренняя перегородка | Есть |
| Дверь | В базовую комплектацию не входит, устанавливается по заказу |
| Сборка | Заводская, изделие приходит на объект готовым |
| Срок службы | 50 лет |
| Срок поставки | До 15 календарных дней после предоплаты |
| Изготовление по размерам заказчика | Да, по чертежам и техническому заданию |
Входит в базовую комплектацию
- Корпус из бетона B40, стены, перекрытие и пол 160 мм
- Армирование арматурой класса А500С
- Внутренняя перегородка
- Естественная вентиляция
- Сборка и обварка корпуса на заводе
Делаем по заказу
- Дверь
- Скамьи
- Освещение и электрика
- Отопление
- Принудительная вентиляция
- Внутренняя отделка
Базовая версия поставляется без двери, на фотографии показано укрытие с установленной дверью. Дверь и остальные опции подбирает заказчик, они считаются отдельно и не входят в базовую цену.
| Подготовка площадки | Ровное основание, фундамент не требуется |
| Разгрузка и установка | Нужен подъёмный кран |
| Время монтажа на объекте | 4-6 часов вместе с обваркой и заделкой сварных соединений |
| Срок поставки | До 15 календарных дней после предоплаты |
| Срок службы конструкции | 50 лет |

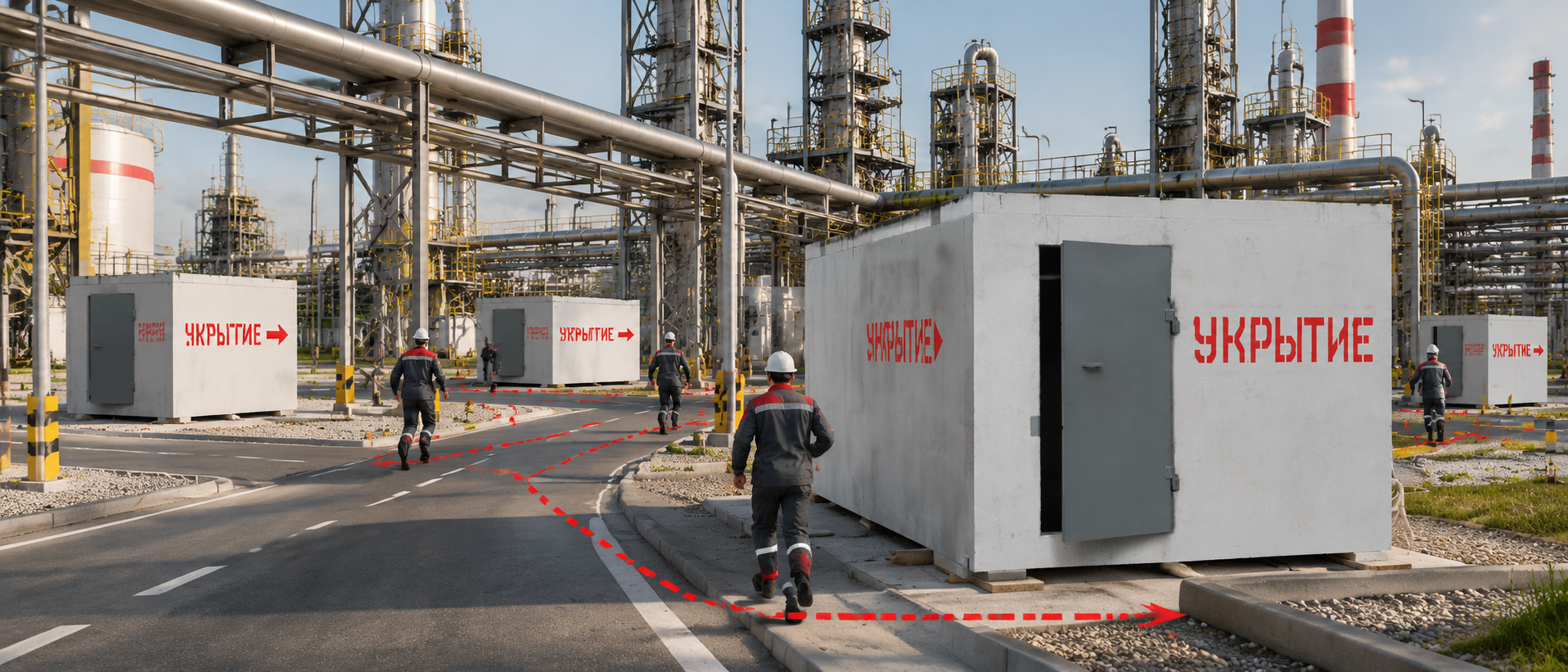

Где ставят укрытие на площадке
Укрытия ставят в рабочих зонах, чтобы от любого участка до ближайшего было недалеко. Фундамент не нужен, поэтому точку размещения выбирают по удобству маршрута и согласовывают с проектировщиком.
Рядом с рабочей зоной
Изделию не нужен фундамент, поэтому его ставят там, где работают люди: у операторной, насосной, эстакады, склада или проходной.
Несколько укрытий на объекте
Для разных участков площадки ставят несколько изделий, чтобы путь до укрытия был короче. Каждое монтируется за один день.
Место определяет заказчик
Точку размещения, расстояния до установок и маршруты движения людей определяет заказчик или его проектная организация.
Что получает предприятие
Укрытие закрывает задачу, когда людям на открытой площадке нужно место, куда можно быстро уйти, а времени и бюджета на капитальное строительство нет.
Готовое изделие с завода
Корпус собирают и обваривают в цеху. На объект приходит готовая конструкция, строить на площадке ничего не нужно.
Монтаж 4-6 часов
Кран ставит укрытие на подготовленное основание, дальше обварка и заделка швов. Работа площадки останавливается на один день.
Без фундамента
Нужно ровное основание. Земляные работы, бетонирование и ожидание набора прочности исключаются.
Бетон B40, стены 160 мм
Стены, перекрытие и пол одной толщины, армирование арматурой класса А500С. Срок службы 50 лет.
Поставка до 15 дней
Срок считается от предоплаты. Доставка и разгрузка согласовываются вместе с датой монтажа.
Любые размеры
Габариты, толщину стен, двери и оснащение завод делает по чертежам и техническому заданию заказчика.
Сколько человек помещается
Площадь пола 9,6 м², внутренние размеры 4680 х 2060 мм. Расчёт ведётся по площади пола на одного человека.
16 человек
По норме 0,6 м² площади пола на одного человека
до 32 человек
Плотное размещение стоя, из расчёта 0,3 м² на человека
Завод подтверждает вместимость более 10 человек в базовой комплектации. Скамьи, отопление и другое оборудование занимают часть площади, поэтому итоговое число мест считается вместе с комплектацией.
Если смена больше, укрытие изготавливается длиннее или на объект ставится несколько изделий рядом.
Конструкция и защитные свойства
Здесь указаны только фактические параметры конструкции. Ниже отдельно написано, что завод заявляет, а что нет.
Стены, перекрытие и пол выполнены из бетона B40 одной толщиной 160 мм. Армирование арматурой класса А500С: перекрытие 12х16, внутренние стены 12х12. Внутри установлена перегородка, вентиляция естественная, вход закрывается дверью, которая ставится по заказу.
Бетонная конструкция такой толщины и массы снижает воздействие на людей внутри:
- осколков и обломков
- ударной волны при взрыве на удалении
- падающих предметов и мусора, поднятого взрывом
- погодных условий, жары и холода
Испытания защитных свойств не проводились, расчёты на конкретные средства поражения не выполнялись. Завод не гарантирует защиту от них и не заявляет защиту от прямого попадания. Решение о применении принимает заказчик или его проектная организация, данные по конструкции и армированию передаются для проверки проектировщиками.
Как проходит установка
От предоплаты до готового укрытия на площадке проходит не больше 15 календарных дней.
1
Подготовка площадки
Заказчик готовит ровное основание. Фундамент не нужен, земляные работы не ведутся.
2
Доставка и установка краном
Изделие приходит собранным. Для разгрузки и установки нужен подъёмный кран.
3
Обварка и заделка швов
Монтаж вместе с обваркой и заделкой сварных соединений занимает 4-6 часов.
Изготовим укрытие по индивидуальным размерам
Стандартное изделие 5000 х 2380 х 2350 мм не единственный вариант. Завод работает по чертежам и техническому заданию заказчика:
- Габариты и площадь пола под численность смены
- Толщина стен, перекрытия и пола, схема армирования
- Дверь, второй вход, расположение перегородки
- Вентиляция, освещение, отопление, внутренняя отделка
